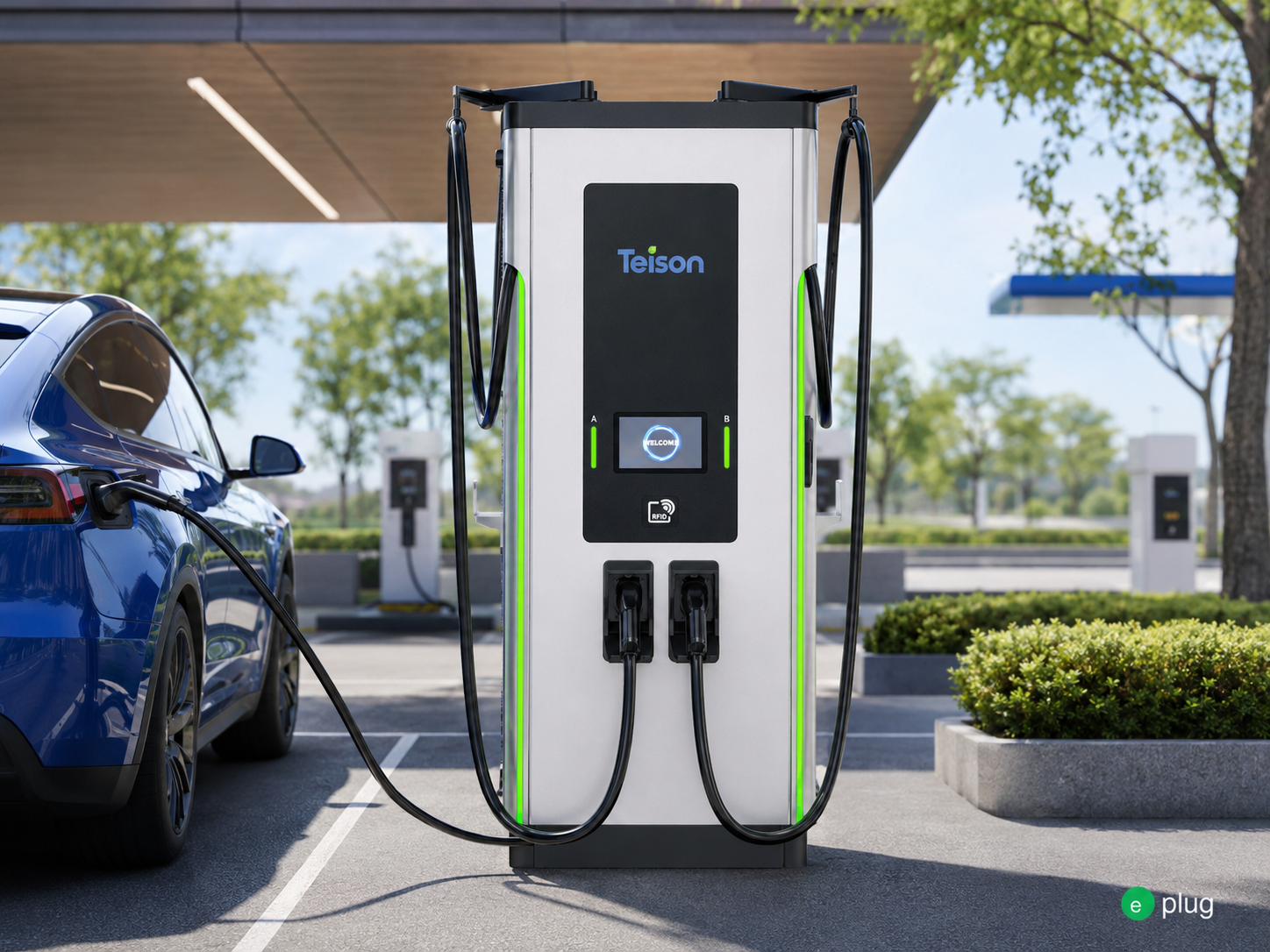

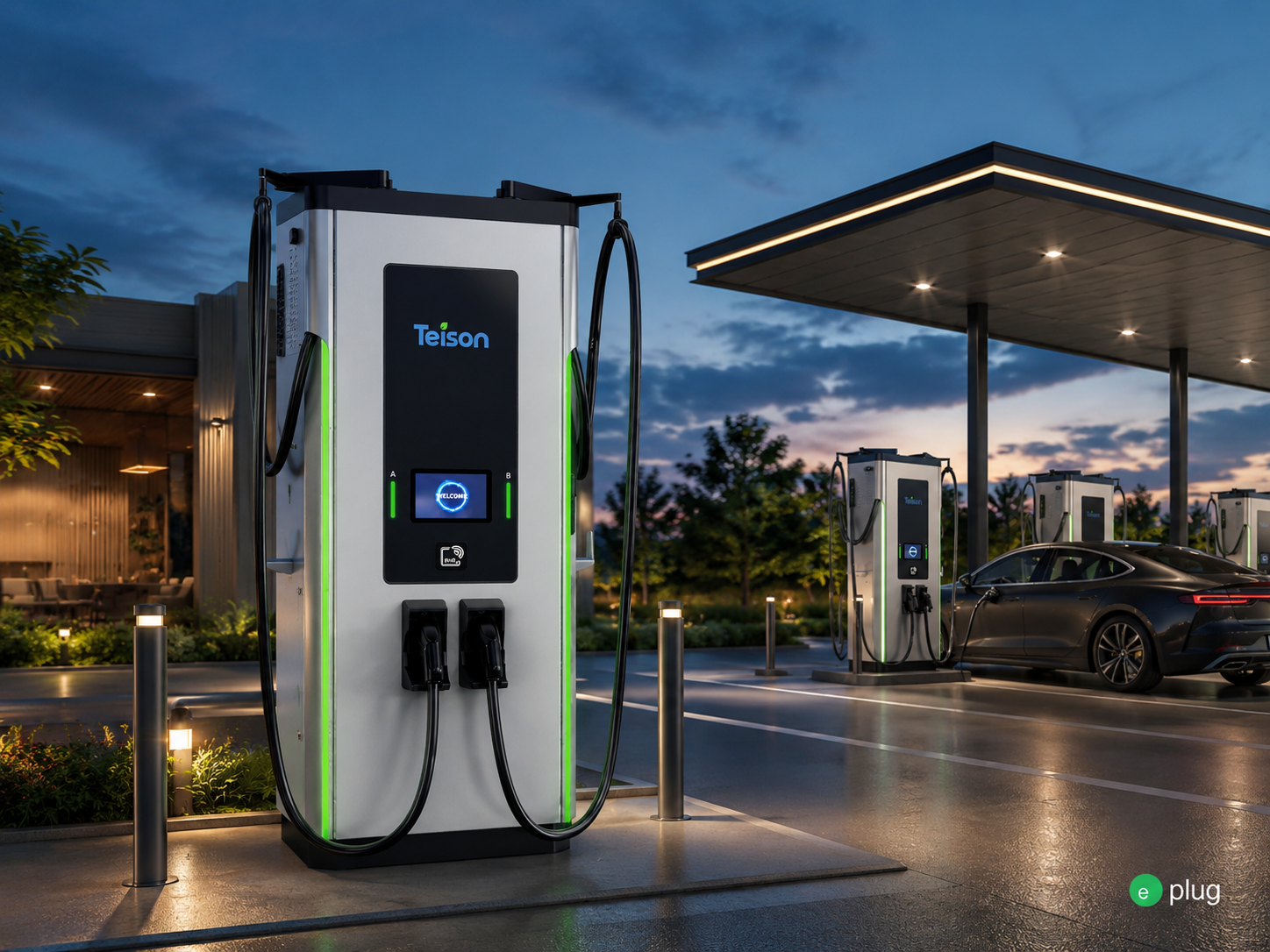

Stație de încărcare rapidă Teison Pro Max DC 300-480 kW

Stație de încărcare rapidă Teison Pro Max DC 300-480 kW

TSN-300DC-SxD-PM

Putere de încărcare
Solicită ofertă

Platformă modulară de încărcare rapidă de putere ultra-înaltă pentru flote grele și centre de autostradă

Stația de încărcare rapidă Teison Pro Max DC (ediția de la 300 kW la 480 kW) este o soluție de încărcare ultra-rapidă de nivel 3, de elită, de mare capacitate, construită pentru a ancora coridoarele publice de încărcare aglomerate, zonele de odihnă de pe autostradă și centrele logistice comerciale. Utilizând blocuri modulare avansate, acest sistem heavy-duty poate fi configurat pentru a furniza puteri continue imense de 300 kW, 360 kW, 400 kW sau 480 kW. Funcționând la o eficiență maximă a sistemului care depășește 96%, cadrul Pro Max oferă posibilitatea de a alege între sisteme avansate de răcire cu aer de înaltă performanță sau sisteme avansate de răcire cu lichid pentru a furniza în siguranță curent maxim cu fiabilitate absolută.

Caracteristici cheie:

  • Capacitate modulară imensă de putere: Infrastructura scalabilă acceptă niveluri de putere continue de la 300 kW, 360 kW, 400 kW, până la un masiv 480 kW pentru a gestiona rețelele publice cu rotație mare.
  • Arhitectură avansată de răcire: Acceptă răcirea cu lichid de înaltă performanță pentru a oferi un curent maxim excepțional al sistemului de 600A, alături de o alternativă răcită cu aer de 400A extrem de eficientă.
  • Diversitate a prizelor multi-standard: Dispune de configurații de ieșire extrem de flexibile și personalizabile, care acceptă standarde precum CCS2, CCS1, GB/T, CHAdeMO și NACS.
  • Elite Public Protecție: Construită pentru a respecta normele stricte de protecție împotriva pătrunderii apei IP55 și de impact structural IK10, completă cu rezistență chimică anticorozivă completă de nivel C4, alarme de fum și protecție la imersie.
  • Programare inteligentă a matricei de încărcare: Suportul complet, preconfigurat, pentru protocoalele ISO 15118 și DIN 70121 garantează comunicarea perfectă cu vehiculul și echilibrarea dinamică a sarcinii la fața locului.
  • Eficiență de funcționare premium: Eficiența maximă a conversiei depășește 96%, reducând semnificativ risipa termică și costurile generale de energie operațională.
  • Compatibil cu programele de ajutor de stat guvernamental e-MOVE RO și e-Mobility RO
Vedeți detaliile complete

Specificații tehnice

Alimentare și intrare

  • Configurație alimentare rețea de intrare: Trifazat 3P + N + PE.
  • Interval tensiune AC de intrare: Trifazat 400 VAC plus sau minus 10%.
  • Compatibilitate frecvență de intrare: 50 sau 60 Hz.
  • Curent nominal de intrare: Trifazat 480A (pentru 300 kW), 578A (pentru 360 kW), 640A (pentru 400 kW) sau 768A (pentru 480 kW).
  • Putere maximă de intrare a sistemului: 316 kW (pentru 300 kW), 379 kW (pentru 360 kW), 421 kW (pentru 400 kW) sau 505 kW (pentru 480 kW).
  • Rețele de împământare AC Acceptate: TN-C, TN-S, TN-C-S, TT.
  • Factor de putere nominal de intrare: Mai mare sau egal cu 0,99.
  • Consum de energie în standby: 100 W.

Performanța de Ieșire

  • Opțiuni nominale de alimentare CC: 300 kW, 360 kW, 400 kW, 480 kW.
  • Interval de tensiune de ieșire: 150 până la 1000 VCC.
  • Curent maxim de ieșire al sistemului (răcit cu lichid): 600 A continuu.
  • Curent maxim de ieșire al sistemului (răcit cu aer): 400 A continuu.
  • Curent de ieșire al conectorului (răcit cu aer): 300 A, 350 A sau 400 A opțional.
  • Curent de ieșire al conectorului (răcit cu lichid): 500 A sau 600 A opțional.
  • Dispunerea standard a portului de ieșire: 2 ieșiri care acceptă oricare două combinații de CCS2, CCS1, GB/T, CHAdeMO sau NACS.
  • Interfață de ieșire alternativă: Personalizabilă cu trei interfețe de ieșire care combină CCS2, CCS1, GB/T, CHAdeMO, NACS și AC de tip 2.
  • Conectori vehicul acceptați: CCS2, CCS1, GB/T, CHAdeMO, NACS, Tip 2.
  • Eficiență de conversie de vârf: Mai mare de 96%.
  • Precizie tensiune DC: Mai mică sau egală cu plus sau minus 0,5%.

Conectivitate și interfață

  • Conectivitate standard la rețea: Ethernet, Wi-Fi.
  • Gateway de rețea opțional: Modul celular wireless 4G LTE.
  • Standarde protocol de comunicare: OCPP 1.6J JSON (acceptă actualizarea viitoare a firmware-ului la OCPP 2.0.1).
  • Ecran interfață utilizator: Ecran tactil LCD interactiv de 10,1 inci.
  • Metode de autentificare utilizator: Acces prin card RFID, cod QR sau aplicație mobilă.
  • Terminal de autentificare opțional: Integrare terminal de plată POS.
  • Configurație contorizare energie: Configurație standard contor CE (contor de utilități certificat MID sau PTB disponibil ca configurație opțională).
  • Suport limbă interfață: Standard engleză (alte limbi personalizate disponibile la cerere) cerere).

Siguranță și fizic

  • Protecții de siguranță: Supratensiune, subtensiune, supraîncărcare, curent de scurgere, supratemperatură, protecție la împământare, supratensiune tranzitorie, scurtcircuit, autodiagnosticare automată a defecțiunilor, detectare izolație, protecție la imersie și alarmă de fum.
  • Clasa de protecție a carcasei: Rezistență la intemperii IP55.
  • Clasa de protecție la impact: IK10 pentru carcasa interfeței om-mașină (HMI) și a plăcilor de control interne (ICB).
  • Specificații carcasă anticorozivă: Îndeplinește criteriile standard de mediu anticorozive C4.
  • Interval de temperatură de funcționare: -30°C până la +65°C (Reducerea liniară a puterii începe peste 55°C).
  • Interval de temperatură de depozitare: -40°C până la +70°C.
  • Niveluri de umiditate relativă: Mai puțin de 95% RH (fără condens).
  • Altitudine maximă de funcționare: Până la 2000 de metri.
  • Evaluare zgomot acustic: Mai puțin sau egal cu 70 dB la o distanță de 3 metri la sarcină maximă.
  • Configurații infrastructură de răcire: Disponibile cu sisteme active de răcire cu lichid sau răcire cu aer forțat.
  • Configurație montare instalare: Ansamblu dulap staționar pentru podea / montat pe sol.
  • Dimensiuni fizice dulap (fără gestionare cabluri l x Î x A): 850 x 2050 x 800 mm.
  • Dimensiuni fizice dulap (cu gestionare cabluri l x Î x A): 850 x 2120 x 800 mm.
  • Greutate totală a unității: Mai puțin sau egal cu 880 kg.
  • Lungime standard a cablului de încărcare: 5 metri standard (6 m, 7 m sau lungimi personalizate disponibile la cerere).
  • Sistem de gestionare a cablurilor: Ansamblu opțional de șină de suspendare a cablului mecanic.
  • Certificări și conformitate cu producția: CE, CB, PTB, IEC 61851-1, IEC 61851-21-2, IEC 61851-23, IEC 61851-24, IEC 62196-1, IEC 62196-3, ISO 15118-1, ISO 15118-2, ISO 15118-3, DIN 70121.
  • Comenzi de urgență: Buton fizic dedicat de oprire de urgență de culoare roșie.
